원래 장소: | 중국 |
브랜드 이름: | CY-Group |
인증: | KEMA CE ISO SGS TUV UC3 |
모델 번호: | CYS-ASZT-YH5WS-17 |
최소 주문 수량: | 1PCS |
---|---|
가격: | NEGOTIABLE |
포장 세부 사항: | Plymood |
배달 시간: | 3-8 일 |
지불 조건: | L/C, TT, D/A, D/P |
공급 능력: | 6000000pcs/year |
재료: | 고무 | 체계 명목상 전압 (kV): | 15 KV |
---|---|---|---|
전압 종류 (Um) (kV): | 17 | 최대. 지속적인 운영 전압 (kV): | 13.6 |
DC 1mA 현재 (kV)의 전압: | ≥25 | DC 반항 전압 15min: | 35 kV |
번개 전류 잔여 전압 (kV): | ≤50.0 | 가파른 현재 잔여 전압 (kV): | ≤57.5 |
주파수: | 고주파 | ||
하이 라이트: | 플라스틱 티 연결관,똑바른 연결관 |

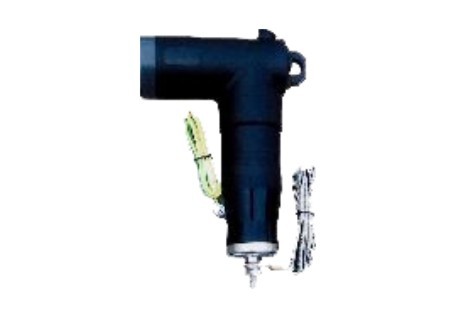

분리할 수 있는 연결관 200 패널을 위한 15 kV 팔꿈치 피뢰기 큰 파도 피뢰기
신청
Chuangyin® 팔꿈치 피뢰기는 넓게 200 A 힘 네트워크에 있는 loadbreak 투관, 접속점, 또는 연결관 장비된 다른 HV 장비의 포장한 변전소, RMU, 케이블 분지 상자, 매장한 변압기 및 지도에 지하 XPLE 케이블 연결을 위해 적용 가능합니다. 고무 팔꿈치에 있는 금속 산화물 배리스터 단위를 과전압 체계 보호해주기 위하여 결합합니다.
IEEE 기준 386, 8.3/14.4 kV 및 15.2/26.3 kV 200 A loadbreak 디자인을 가진 공용영역 complys.
특징
고품질 EPDM 고무 및 금속 산화물의 만드는
완전히 보호하고 격리하는
과전압과 대기병에 대하여 보호 전자 제품
단락 현재를 처리하는 연결된 끈목
시험되는 100%년 공장
IEC 60099.4-2006에 순응하여, JB/T 8952
건축
1. 격리 층
2. 지휘 방패
3. 운동 단위
4. 피뢰기 모자
5. 접지선
기술적인 자료
품목 | YH5WZ-17/45 | YH5WS-17/50 |
체계 명목상 전압 (kV) | 15 | 15 |
최대. 전압 종류 (Um) (kV) | 17 | 17 |
최대. 지속적인 운영 전압 (kV) | 13.6 | 13.6 |
DC 1mA 현재 (kV)의 전압 | ≥24 | ≥25 |
번개 전류 잔여 전압 (kV) | ≤45.0 | ≤50.0 |
가파른 현재 잔여 전압 (kV) | ≤51.8 | ≤57.5 |
엇바꾸기 전류 잔여 전압 (kV) | ≤35 | ≤42.5 |
긴 내구 현재 전류 반항 (a) | 150 | 100 |
높은 현재 전류 반항 (ka) | 65 | 65 |
5min EPDM 절연제 주거 반항 (kV) | 39 | 39 |
장비 내용
팔꿈치 피뢰기
와이퍼
실리콘 윤활제
접지선
설치 설명서
증명서
주문 지시
제품 | 부품 번호 |
15 kV, 200 팔꿈치 피뢰기 (배급) | CYS-ASZT-YH5WS-17/50 |
15 kV, 200 팔꿈치 피뢰기 (변전소) | CYS-ASZT-YH5WZ-17/45 |
