| 원래 장소: | 중국 |
| 브랜드 이름: | Chuangyin |
| 인증: | Type test report |
| 모델 번호: | CYSESHJ-15/630-25-50 |
| 최소 주문 수량: | 1 |
|---|---|
| 가격: | Negotiable |
| 포장 세부 사항: | 판지 패킹은을 위한 사람, 성분을 가진 3개 조각을 포함하여 1 세트 놓습니다 |
| 배달 시간: | 7 일 이내 |
| 지불 조건: | L/C, T/T, 서부 동맹, MoneyGram |
| 공급 능력: | 1000pcs/week |
| 사용하여: | 적당한 투관 또는 마개를 연결합니다 | 암페어: | 630A |
|---|---|---|---|
| 색깔: | 검은 | 재료: | 어댑터 |
| 유형: | c | ||
| 하이 라이트: | 플라스틱 티 연결관,연결 연결관 |
||

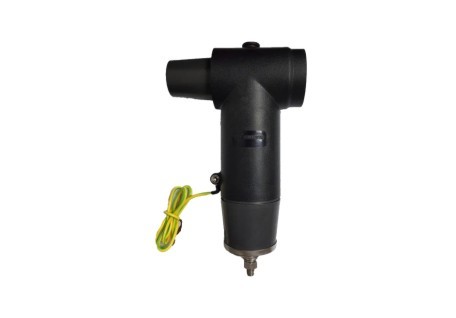

CYSESHJ-15/630-25-50 분리할 수 있는 연결관 630A 15kv Unscreened 연결 연결관
Chuangyin® 연결 연결관은 넓게 변압기와 같은 죽은 정면 기구에 적당한 투관 또는 마개, 중합 격리한 케이블 630 A 힘 네트워크에 있는 개폐기 연결을 위해 적용 가능하 및 다른 장비를 종결하.
케이블 단면도: 630mm2에 25
공용영역은 EN 50180/EN 50181 630 A 인터페이스 유형 C 및 HD 629.1, IEC 60502.4, GB/T 12706.4 등에 따르는 것을 디자인했습니다.
기술적인 자료
| 품목 | 모수 | ||
| 전압 종류 | 15 kV | 24 kV | 35 kV |
| 정격 현재 | 630 A | 630 A | 630 A |
| AC 반항 전압 5min | 39 kV | 54 kV | 117 kV |
| DC 반항 전압 15min | 35 kV | 48 kV | 104 kV |
| 부분적인 출력 | 15 kV의 ≤10 PC | 20 kV, ≤10pC | 45 kV의 ≤10 PC |
| BIL | 95 kV | 125 kV | 200 kV |
| 스크린 저항 | ≤ 5000 Ω | ≤ 5000 Ω | ≤ 5000 Ω |
| 케이블 단면도 | 25-400 mm2 | 35-500 mm2 | 50-630 mm2 |
| 인터페이스 유형 | C | C | C |
장비 내용
| 연결 연결관 | 와이퍼 |
| 부속품 | 실리콘 윤활제 |
| 조사 | 임명 공구 |
| 접합기 | 증명서 |
| 러그 | 설치 설명서 |
| 장식 못 |
주문 지시
| 부품 번호 | 케이블 단면도 (mm2) | 절연제 (mm)에 직경 | 부호 |
| CYS-E HJ (01) - 15/630-25-50 | 25-50 | 16-20 | A |
| CYS-E HJ (01) - 15/630-70-95 | 70-95 | 20-23.1 | B |
| CYS-E HJ (01) - 15/630-120-150 | 120-150 | 23-26.1 | C |
| CYS-E HJ (01) - 15/630-185-240 | 185-240 | 25.8-30 | D |
| CYS-E HJ (01) - 15/630-300 | 300 | 30.4-32.3 | E |
| CYS-E HJ (01) - 15/630-400 | 400 | 33-35.4 | F |
| CYS-E HJ (01) - 24/630-35-50 | 35-50 | 18-22 | A |
| CYS-E HJ (01) - 24/630-70-95 | 70-95 | 22-25.1 | B |
| CYS-E HJ (01) - 24/630-120-150 | 120-150 | 25-28.1 | C |
| CYS-E HJ (01) - 24/630-185-240 | 185-240 | 27.8-30 | D |
| CYS-E HJ (01) - 24/630-300 | 300 | 32.4-34.4 | E |
| CYS-E HJ (01) - 24/630-400 | 400 | 35-37.4 | F |
| CYS-E HJ (01) - 24/630-500 | 500 | 38.4-40.3 | G |
| CYS-E HJ (01) - 35/630-50-70 | 50-70 | 30-33.4 | A |
| CYS-E HJ (01) - 35/630-95-120 | 95-120 | 33.6-36.6 | B |
| CYS-E HJ (01) - 35/630-150-185 | 150-185 | 36.4-40 | C |
| CYS-E HJ (01) - 35/630-240-300 | 240-300 | 40-44.3 | D |
| CYS-E HJ (01) - 35/630-400-500 | 400-500 | 45-50.3 | E |
