| 원래 장소: | 심천 |
| 브랜드 이름: | Chuangyin |
| 인증: | IEEE/ANSI,Kema,CE |
| 모델 번호: | JDZW2-36 |
| 최소 주문 수량: | 1SET |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 합판 |
| 지불 조건: | L/C, T/T, |
| 공급 능력: | 년 당 36,000,000pcs |
| 유형: | 단 하나 단계 | 정격 절연제 수준: | 36/70/170kV |
|---|---|---|---|
| 임명 위치: | 옥외 | 사용법: | 단 하나 단계 또는 삼상 AC 회로에서 방어적인 중계 |
| 가장 높은 전압: | 36kV | 특징: | 반항 불결, 자외 방사선 |
| 하이 라이트: | 단일 위상 현재 변압기,중간 전압 계기 변압기 |
||

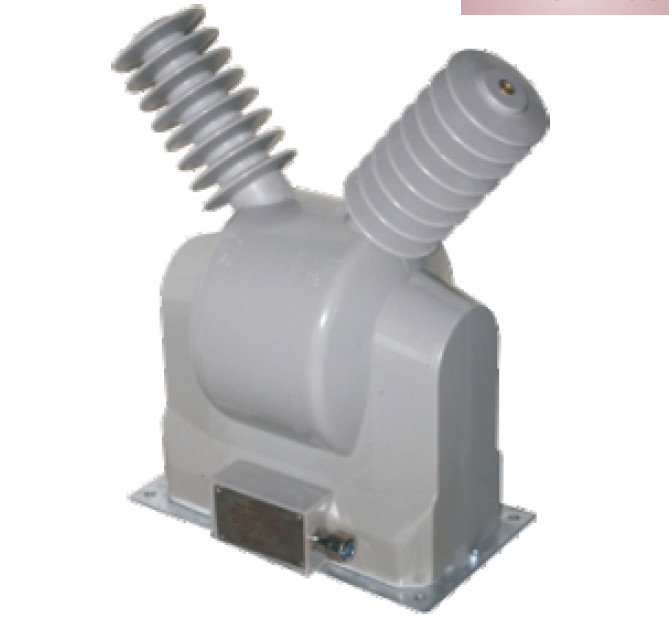

JDZW2-36 36kV 옥외 단 하나 단계 에폭시 수지 유형 중간 현재 변압기
묘사
에폭시 수지 주물과 두 배 극에 의하여 격리된 VT는, 빈도 50Hz 또는 60Hz와 절연제 전압을 가진 고립된 중립 체계에서 현재, 전기 에너지 그리고 방어적인 중계 측정을 위해 널리 이용됩니다 36 kV (40.5kV까지).
철심은 진보된 냉각 압연한 실리콘 강철판을 채택합니다. 1 차 감기의 고전압 나가는 선은 제품의 정상에게서 밖으로 가져와졌습니다; 이차 감기의 나가는 선은 제품의 통과하는 측에게서 밖으로 가져와졌습니다.
기술적인 자료:
1의 임명 위치: 옥외
2의 정격 빈도: 50/60Hz
3의 짐 동력 인자: cosΦ=0.8 (지체)
4의 기술 표준: IEC 60044-2 (IEC 61869-1&3)
명세:
| 유형 | 정격 1 차적인 전압 (kV) | 정격 이차 전압 (kV) | 정확도는 조합을 분류합니다 |
정격 출력 (VA) |
현재를 제한하는 열 (VA) |
정격 절연제 수준 (kV) |
| JDZW2-36 |
30 33 34.5 35 |
0.11 |
0.2 | 60 | 1000년 |
36/70/170 |
| 0.5 | 120 | |||||
| 1 | 200 | |||||
|
0.11/0.11 |
0.2/0.2 | 25/25 | 500/500 | |||
| 0.2/0.5 | 25/50 | |||||
| 0.5/0.5 | 50/50 |
주: 요청시 우리는 다른 기술적인 specs에 따라 변압기를 제안하게 기쁩니다.
개략 그림
