| 원래 장소: | 심천 |
| 브랜드 이름: | Chuangyin |
| 인증: | Test Report |
| 모델 번호: | LR-35 LRD-35 |
| 최소 주문 수량: | 1SET |
|---|---|
| 가격: | negotiable |
| 포장 세부 사항: | 판지 패킹은을 위한 사람, 성분을 가진 3개 조각을 포함하여 1 세트 놓습니다 |
| 배달 시간: | 7 일 이내 |
| 지불 조건: | L/C, D/A, D/P, T는 / T, 웨스턴 유니온, MoneyGram |
| 공급 능력: | 년 당 36,000,00pcs |
| 유형: | 단 하나 단계 | 정격 1 차적인 현재: | 1500A까지 |
|---|---|---|---|
| 정격 주파수: | 50/60HZ | 정격 짐: | 5VA |
| 임명 위치: | 실내 | 기술 기준: | IEC60044-1.2003 |
| 강조하다: | 현재 변압기를 덤불로 둘러싸기,실내 현재 변압기 |
||

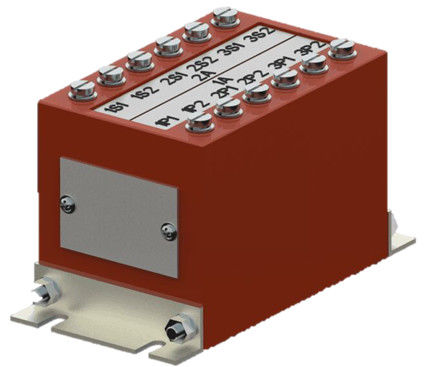

낮은 전압 현재 변압기 실내 높은 침투성 핵심
1. 소개:
현재 변압기는 상처를 입은 구획 유형 주물에 의하여 격리된 실내 유형 제품입니다. 그것은 AC 선 또는 평가된 빈도 60Hz의 정격 전압 720V 이하에 있는 현재, 규격화, 고립, 전기 힘 및 릴레이 보호 측정을 위해 사용됩니다.
현재 변압기는 표준 IEC60044-1 (IEC 61869-1&2)에 따라 수행될 수 있습니다.
2. 기술적인 자료
| 최대 전압 | kV | 0.6 |
| 1 차적인 현재 | A | 1 |
| 이차 현재 | A | 3 |
| 정확도 | 10P10 | |
| 명목상 관계 | 1:3 | |
| 명목상 빈도 | HZ | 60 |
| 정격 지속적인 열 현재 | xln | 1.2 |
| 열 현재 (1 초) | xln | 40 |
| 동적인 현재 | xln | 100 |
| 힘 빈도에 반항 전압 | kV | 4 |
| 격리 매체의 유형 | 수지 에폭시 | |
| 극성 | 마이너스 |
말: 요청시 우리는 다른 기준에 따라 또는 비표준 기술적인 specs로 변압기를 제안하게 기쁩니다.
3. 설계 자료:
| 정격 짐 (VA) | VA | 5.0 |
| 1 차 감기 임피던스 (Z1) | Ω | ≤6.8 @ 65℃ |
| 주위 온도 | ℃ | – 5에서 65 ℃ |
| 온도 상승의 한계 | K | ≤50K |
4. 개략 그림:
