원래 장소: | 중국 |
브랜드 이름: | Shenzhen Chuangyin Co.,Ltd. |
인증: | KEMA/Type test report |
모델 번호: | LZZBJ6-12Q (아) (B) |
최소 주문 수량: | 1 |
---|---|
포장 세부 사항: | 판지/합판 |
음량: | 미니 | 컬러: | 딥 레드 |
---|---|---|---|
전압: | 12KV | 정격 주파수: | 50/60HZ |
측정: | 0.2s | 방어: | 10p20 |
하이 라이트: | 현재 변압기를 덤불로 둘러싸기,실내 현재 변압기 |
우리는 계기 변압기를 위한 제조자입니다.
7.2kV/12kV 1200/5 0.2s/10p 실내 건조한 유형/에폭시 수지 유형 단일 위상 현재 변압기 제조자
12kV 실내 단일 위상 에폭시 수지 유형
1. 묘사

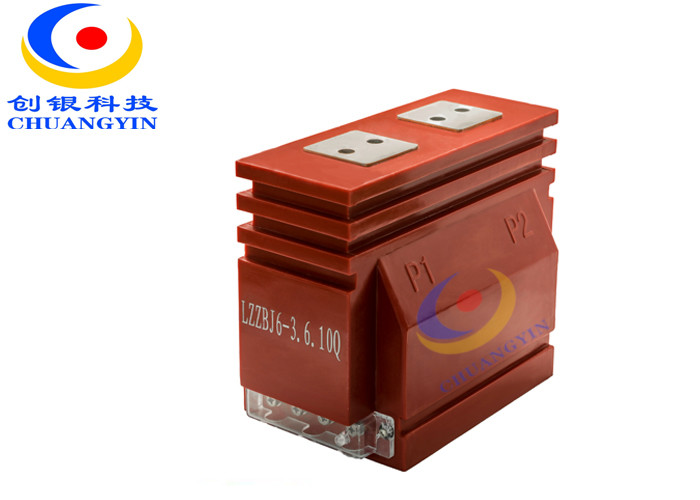

Chuangyin 유형 LZZBJ6-12Q (아) (B) 현재 변압기, 에폭시 수지 주물 절연제와 완전히 둘러싸인 지원 건축은 에폭시 수지 주물 몸에 있는, 1 차 & 이차 감기 및 고리 모양 핵심을 둘러쌉니다.
제품에는 2개 이차 감기 (1장의 측정 완화 그리고 1 방어적인 감기)가 있습니다.
그것은 정격 빈도 50Hz 또는 60Hz를 가진 전원 시스템에서 현재, 전기 에너지 그리고 방어적인 중계와 장비 7.2/12kV를 위한 가장 높은 전압 측정을 위해 널리 이용됩니다.
2. 명세:
단 하나 비율:
정격 전이 비율 (a) |
정확도는 조합을 분류합니다 |
정격 출력 (VA) |
FS | ALF | 정격 단기간 열 현재 Ith (kA/S) |
정격 동적인 현재 (ka) | ||
측정 | 방어 | |||||||
0.2 (S) |
0.5 | 10P | ||||||
5/5 |
0.2 (S)/0.2 (S) 0.2 (S)/0.5 0.2 (S)/10P 0.5/10P |
10 15 |
15 | 15 |
5 (10) |
10 | 0.5 | 1.25 |
10/5년 | 1 | 2.5 | ||||||
15/5년 | 1.5 | 3.75 | ||||||
20/5년 | 2 | 5 | ||||||
30/5 | 3 | 7.5 | ||||||
40/5 | 4 | 10 | ||||||
50/5 | 5 | 12.5 | ||||||
75/5 | 7.5 | 18.75 | ||||||
100/5 | 10 | 25 | ||||||
150/5 | 15 | 37.5 | ||||||
200/5 | 20 | 50 | ||||||
300/5 | 31.5 | 80 | ||||||
400/5 | 31.5 | 80 | ||||||
500/5 | 40 | 100 | ||||||
600/5 | 50 | 125 | ||||||
800/5 | 20 | 63 | 125 | |||||
1000/5 | 80 | 160 | ||||||
1250/5 | 80 | 160 |
두 배 비율:
정격 전이 비율 (아) | 정확도는 조합을 분류합니다 |
정격 출력 (VA) |
FS | ALF | 정격 단기간 열 현재 Ith (kA/S) | 정격 동적인 현재 (ka) | ||
측정 | 방어 | |||||||
0.2 (S) | 0.5 | 10P | ||||||
10-20/5 |
0.2 (S)/0.2 (S) 0.2 (S)/0.5 0.2 (S)/10P 0.5/10P |
10 15 |
15 |
15 20 |
5 (10) |
10 15 20 |
1.5 | 3.75 |
20-40/5 | 3 | 7.5 | ||||||
50-100/5 | 8 | 20 | ||||||
100-200/5 | 15 | 37.5 | ||||||
200-400/5 | 30 | 75 | ||||||
400-800/5 | 63 | 130 | ||||||
500-1000/5 | 80 | 160 |
3. 개략 그림:
말:
요청시 우리는 다른 기준에 따라 또는 비표준 기술적인 specs로 변압기를 제안하게 기쁩니다.
질은 보험, 알맞은 가격, 주문할 것이다 환영, 주문하거나 대리입니다.
상냥한 주:
우리 공장 제품 카탈로그 것과 같이 따릅니다:
i. 계기 변압기 (에폭시 수지 유형, upto72.5kV)
i. LV & MV 현재/전압 변압기
ii. 전자 기기 Transformer/LPIT/Sensor 쪼개지는 핵심 현재 변압기/Rogowski 코일
III. 쪼개지는 핵심 현재 변압기/Rogowski 코일
II. 케이블 부속품 (EPDM, upto42kV)
i. 분리할 수 있는 연결관 IEC/IEEE
ii. 공통로 연결 체계
III. 개폐기 절연제 성분
IV. 찬 수축 케이블 부속품
