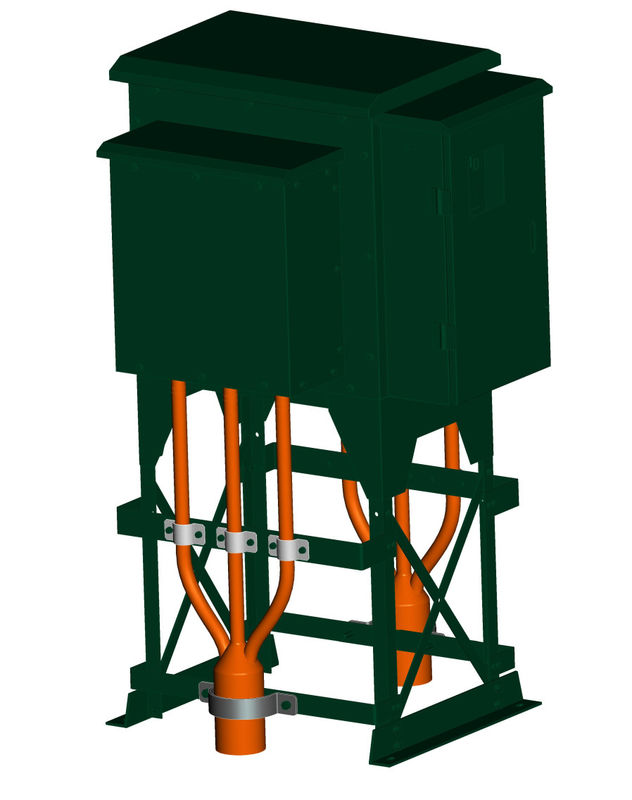

패드는 트랜스를 재는 PMY6-12 24KV 1차 케이블을 탑재했습니다

II. 애플리케이션

패드는 중요한 메터링 부가 국가적으로 그리고 세계적으로 최근의 표준을 충족시킬 수 있다는 것을 개시했습니다. 그것은 더 정확하게 중요한 미터링을 얻기 위해, 전력 미터링 관리와 자동화 시스템을 위한 배전 순수한 3상 케이블로 연결됩니다. 그러므로, 공익기업은 더 효과적으로 전력 손실을 간주하고 수익을 증가시킬 것입니다.

3세. 특징

1. 케이블 엔트리 칸막이, 케이블 퇴임하는 칸막이, MV 합병된 트랜스 칸막이와 에너지 계량기 칸막이를 포함하여 메터링 부는 4 칸막이로 구성됩니다. 조정가능 기부 (지지 프레임) 구조물은 바람 / 홍수 / 눈과 같은 기상 상태에 의해 영향을 받지 않은 이 메터링 부를 가능하게 합니다. 야외 패드는 디자인이 편리하고 빠른다는 것을 개시했습니다 ;
2. 메터링 부는 있었고 공장 조립 완전한 장치, 도어 개방으로서 세이프티 오퍼레이션, 절도 방지 전기를 위해 봉인한 장치를 위한 센서와 불필요하 열립니다 ;
3. 구내는 저탄소강과 같은 스테인레스 강 또는 동등한 소재로부터 제조되었습니다. 용봉한 디자인은 방수됩니다. 밀폐 표면 코팅법 전원은 산에 대한 저항을 위한, 부식 방지층이고 알칼리부식과 UV 방사입니다 ;
4. 접촉 방지 타입과 고압을 모두 포함해 트랜스는 금속성 코팅과 에폭시 수지를 던짐에 있어 요약됩니다. 합병된 트랜스와 칸막이 사이의 어떤 필요 단열재. 이 소형 디자인 용기는 영공 격리된 메터링 부와 비교해서 단지 1/2 공간이 필요합니다. 어떤 석유와 어떤 필요 정비, 세이프티 오퍼레이션과 환경적으로 우호적입니다 ;
5. IEC 50810/IEC 50181 인터페이스 Ｃ를 만나는 분리할 수 있는 T형접속기의 세트를 통하여 연결된 1차 측면 부싱, 또는 한, 비.

IV. 기술 데이터

전류 변압기 상술

부정	항목	상술
	평가된 중요한 전압(V)	10000/√3, 11000/√3
	평가된 이차적 전압(V)	100/√3, 110/√3
	정격 전압 요인	1.2/Continuous 1.5/30s, 1.9/30s, 1.9/8h
	표준 접속	Y-Y (스타형 결선)
	평가된 출력(VA)	15, 20, 25, 30, 50, 75
	정밀도 계급	0.2, 0.5, 1, 3 미터링
	열 부담(VA)	300, 400
	해당 규격	IEC : 61869-1&3

다른 규격은 클라이언트들의 요구에 따라서 이용 가능합니다



Ｖ. 차원 도면과 배선



차원 도면

배선



VI. 특수한 요구 사항

다른 규격은 클라이언트들의 요구에 따라서 이용 가능합니다.
