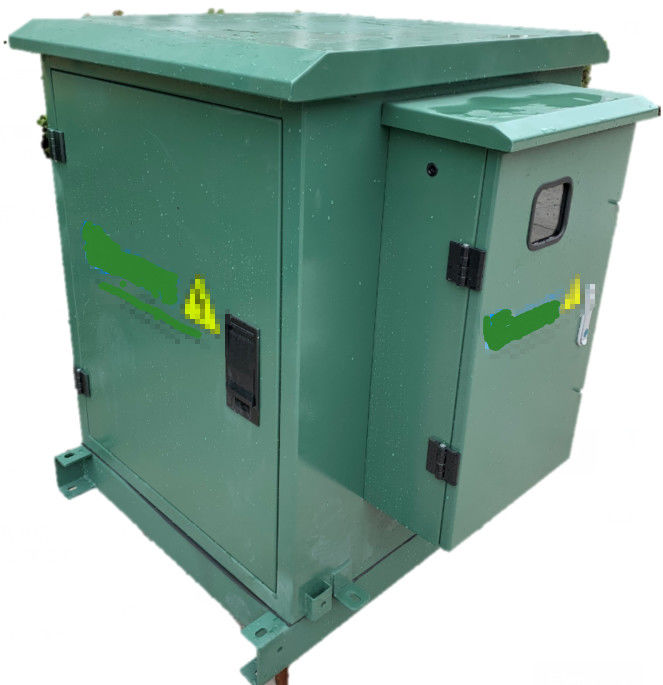

탄소 강철 PMY5-12 12.5VA 12kV 설치패드 메터링 부

제품 상세 정보:

원래 장소:	중국
브랜드 이름:	Chuangyin
모델 번호:	JLSZXW5-12(PMY5-12)

결제 및 배송 조건:

포장 세부 사항:	목재 프레임과 스트레치 필름
배달 시간:	25-35 작업 일

접촉

상세 제품 설명

강조하다:

Unit

12kV 설치패드 측정 박스를 재는 12kV 측정 Unit

PMY5-12

나. 개요

1.1 이름과 모델 : 12kV 패드는 메터링 부 PMY5-12를 탑재했고 트랜스 JLSZXW5-12를 결합시켰습니다

1.2 기술

이 메터링 부는 재고 CT의 공장 조립 3상 합병된 트랜스로 VT 내부를 측정하기 위한 12kV(Um)까지 전력 분배 시스템에, 야외 설비를 위한 것입니다. 3상 전압 트랜스의 배선 배치 방법 Y-Y 스타형 결선과 전류 변압기는 선택적이고, eg입니다. 두단계 CT, 3상 CT. 패널 형태는 금속 클래드이고 아연도강 또는 스테인레스 강 또는 합금 알루미늄으로부터 제조되었습니다. 인클로저 표면은 산과 알칼리부식에 대한 저항과 UV 방사를 위해 색과 보호층으로 페인트 칠해지. 그것은 야외 지중 케이블과 공익기업 전원 시스템을 연결하는 것에게 적용됩니다. 에너지 계량기 동안 공장 조립 저전압 칸막이와 합병된 트랜스의 시험용단자대를 포함하여 메터링 부는 2 칸막이를 가지고 있습니다. 최종 소비자들은 적당한 에너지 계량기를 칸막이에 설치할 수 있습니다.

1.3 전기적 데이터

아니오.	항목	유닛	상술
	최고 전압을 위해 장비 Um (실효값)	kV	12
	정격 주파수	Hz	50, 60 또는 50/60
	평가된 뇌 임펄스 내전압 (성수기)	kV	75 kV, 95 kV
	평가된 전력 주파수 일차 위의 내전압	kV	28
	평가된 전력 주파수 2차 위의 내전압	kV	3
	CTs와 프츠의 수	PC	3VT+3CT 또는 2CT+3VT
	표준	/	IEC 61869-1:2007 \| 국제전기기술위원회 61869-2:2012 IEC 61869-3:2011 \| 국제전기기술위원회 61869-4:2013

II. 애플리케이션

패드는 중요한 메터링 부가 국가적으로 그리고 세계적으로 최근의 표준을 충족시킬 수 있다는 것을 개시했습니다. 그것은 더 정확하게 중요한 미터링을 얻기 위해, 전력 미터링 관리와 자동화 시스템을 위한 배전 순수한 3상 케이블로 연결됩니다. 그러므로, 공익기업은 더 효과적으로 전력 손실을 간주하고 수익을 증가시킬 것입니다.

3세. 특징

1. 컴바인드 인스트루먼트 트랜스의 고압 칸막이와 에너지 계량기의 저전압 칸막이를 포함하여 구내는 집 형상 설계입니다. 콤팩트 디자인은 그린링과 전망을 영향을 미치지 않고 최대한 있습니다. 야외 패드는 디자인이 편리하고 빠른다는 것을 개시했습니다 ;
2. 메터링 부는 고압과 저전압, 세이프티 오퍼레이션을 위한 문 센서의 개구를 위해 공장 조립 두 칸막이를 가지고 있습니다, 절도 방지 전기를 위해 봉인하고 불필요한 장치가 열립니다 ;
3. 구내는 저탄소강과 같은 스테인레스 강 또는 동등한 소재로부터 제조되었습니다. 용봉한 디자인은 방수됩니다. 밀폐 표면 코팅법 전원은 산에 대한 저항을 위한, 부식 방지층이고 알칼리부식과 UV 방사입니다 ;
4. 접촉 방지 타입과 고압을 모두 포함해 트랜스는 금속성 코팅과 에폭시 수지를 던짐에 있어 요약됩니다. 합병된 트랜스와 칸막이 사이의 어떤 필요 단열재. 이 소형 디자인 용기는 영공 격리된 메터링 부와 비교해서 단지 1/2 공간이 필요합니다. 어떤 석유와 어떤 필요 정비, 세이프티 오퍼레이션과 환경적으로 우호적입니다 ;
5. IEC 50810/IEC 50181 인터페이스 Ｃ를 만나는 분리할 수 있는 T형접속기의 세트를 통하여 연결된 1차 측면 부싱, 또는 한, 비.

IV. 기술 데이터

전류 변압기 상술

부정	항목	상술
	정격 일차 전류	5A 최고 600A
	정격이차전류	5A, 1A
	정격 연속 열기류	120%, 125%, 150%, 200% 기타 등등.
	평가된 단시간 전류 (I번째) (열 1/2)	80xIpr, 100xIpr
	평가된 기류 (이디킨)	2.5xIth
	평가된 출력(VA)	12.5, 15,20
	정밀도 계급	0.2S, 0.2, 0.5S, 0.5, 1 미터링
	기구 보안 요인 (일천초분의 일초)	5, 10
	해당 규격	IEC : 61869-1&2

전압 변환 장치 상술

부정	항목	상술
	평가된 중요한 전압(V)	10000/√3, 11000/√3
	평가된 이차적 전압(V)	100/√3, 110/√3
	정격 전압 요인	1.2/Continuous 1.5/30s, 1.9/30s, 1.9/8h
	표준 접속	Y-Y (스타형 결선)
	평가된 출력(VA)	15, 20, 25, 30, 50, 75
	정밀도 계급	0.2, 0.5, 1, 3 미터링
	열 부담(VA)	300, 400
	해당 규격	IEC : 61869-1&3
