원래 장소: | 중국 |
브랜드 이름: | Shenzhen Chuangyin Co.,Ltd. |
인증: | IEEE/ANSI,KEMA |
모델 번호: | CY-LXK (Z) |
최소 주문 수량: | 1SET |
---|---|
가격: | negotiable |
포장 세부 사항: | 합판 |
배달 시간: | 5 ~ 8days |
공급 능력: | 년 당 36,000.000pcs |
유형: | 건조한 유형/에폭시 수지 유형 | 전압: | 24kV |
---|---|---|---|
응용 프로그램: | 실내 | 등록: | 단상 |
하이 라이트: | 계기 잠재력 변압기,반지 유형 현재 변압기 |

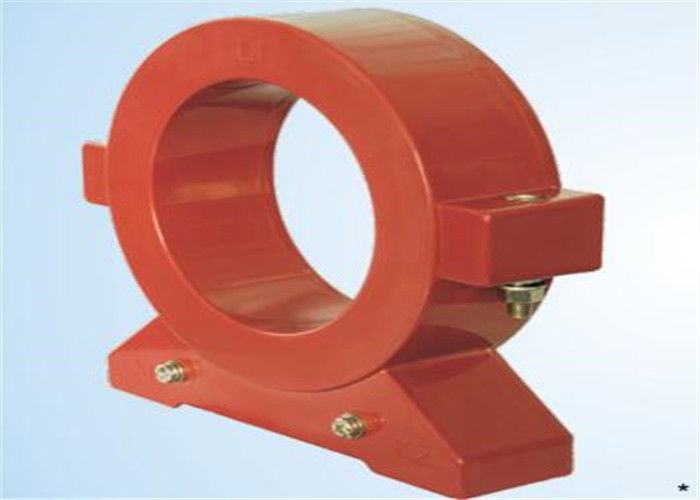

CY-LXK (Z) 0가지의 순서 쪼개지는 핵심 유형 현재 변압기, 잔여 curretn 보호
1 . 묘사를 타자를 치십시오
2. 작동 상황과 임명 상태
• 주위 온도: +40℃의 밑에 -10℃~+60℃ 일 평균 온도
• 주위 습도: RH≤85%
• 고도: ≤1000m
• 대기권: 전도성 먼지 또는 금속 없음, 부식성 가스 없음 또는 곰팡이.
3. 주요 특징
• 전압: 0.38-66kV
• 원형 빈도: 50Hz
• L1는 현재 변압기, K1의 측에입니다 이차 밖으로 방법 들어가고 있습니다.
• 더 특정한 자료 pis는 아래 장을 봅니다
4.Installation
• 전기 원형 배치, 원형 선의 앞에 설치된 CT는 Cts의 내부 원형을 관통해야 합니다.
• 쪼개지는 CTs는 따릅니다 단계를, 와 더불어 언제나 곁에 설치할 수 있습니다:
1. 분해 클립 K1 & K2.
CT 및 2개 부품에 있는 CT 분리하기의 정상에 2.Releasing 6 나사
선에 3.Surround CT, 공간 2 연결 공용영역, 녹슬지 않는 기름, 그 후에 단단한 위를 가진 퍼짐은 그 6개의 나사, 왜냐하면 최대 분리한 맨끝을 문벌이 좋은 유지하기 위하여 성과를 지킵니다.
4. K1 &K2에 클립
5. 근원을 가진 쪼개지는 CTs를 지키십시오.
말: 회로 선은 지상에 놓기로 CT를 관통해야 합니다.
5. 주문 설계하십시오
다름 모양에 있는 영 유형 GTs를 위한 시장 수요 증가와 함께, 우리는 수달 모든 클라이언트를 위한 서비스를 주문 설계할지도 모릅니다.
6. 순서 지시
• 모형 아니 안 구멍 차원 (mm)
• 정격 유동 비율
• 이차 적재 능력 또는 부하 저항
• 정확도 종류
• 방어적인 수준
7. 개략 그림과 차원
모형 아니. | Φ | L | H2 | D | A | H1 | 가장자리 구멍 | |
Cy LXK (Z) - Φ 60Y | 60 | 160 | 145 | 57 | 90 | 80 | M8 | |
CY-LXK (Z) - Φ80Y | 80 | 175 | 163 | 57 | 105 | 95 | M8 | |
CY-LXK (Z) - Φ100Y | 100 | 205 | 198 | 56.5 | 125 | 115 | M8 | |
CY-l_XK (Z) - Φ120Y | 120 | 220 | 208 | 56 | 140 | 118 | M8 | |
CY-l_XK (Z) - Φ160Y | 160 | 308 | 300 | 82 | 220 | 165 | M12 | |
CY-l_XK (Z) - Φ180Y | 180 | 308 | 300 | 82 | 220 | 165 | M12 | |
CY-LXK (Z) - Φ200Y | 200 | 308 | 300 | 82 | 220 | 165 | M12 |
모형 아니. | Φ | L | H | D | E | B | C | 가장자리 구멍 |
CY-LXK (Z) - Φ80F | 80 | 196 | 165 | 49 | 173 | 145 | 124 | M8 |
CY-LXK (Z) - Φ100F | 100 | 216 | 187 | 54 | 193 | 158 | 138 | M8 |
CY-LXK (Z) - Φ120F | 120 | 236 | 205 | 59 | 213 | 173 | 154 | M8 |
CY-LXK (Z) - Φ120F2 | 120 | 300 | 268 | 81 | 270 | 217 | 179 | M12 |
CY-LXK (Z) - Φ140F | 140 | 275 | 250 | 75 | 240 | 202 | 180 | M10 |
CY-LXK (Z) - Φ160F | 160 | 300 | 268 | 81 | 270 | 217 | 179 | M10 |
CY-LXK (Z) - Φ180F | 180 | 300 | 268 | 81 | 270 | 217 | 179 | M12 |
CY-LXK (Z) - Φ200F | 200 | 386 | 344 | 82 | 355 | 279 | 238 | M12 |
CY-LXK (Z) - Φ240F | 240 | 386 | 344 | 82 | 355 | 279 | 238 | M12 |
