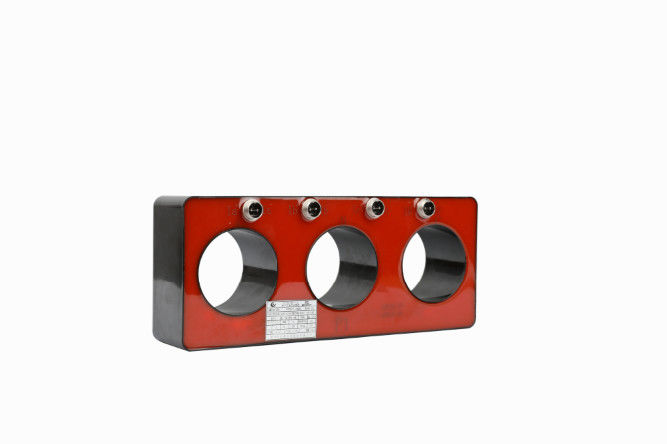

CT&VT 24kV Ct 현재 감지기 삼상 저출력 현재 변압기 CY-ECTST1

우리는 계기 변압기를 위한 제조자입니다.

삼상 전류 변압기/현재 Sensor/LPCT

CY-ECTST1

묘사:

*24kV

*Indoor

*Dry 유형/에폭시 수지 유형

*Threephase

에 적용하십시오
≤24kVcable에 의하여 격리되는 공통로
≤0.72kV noninsulated 공통로



신청
현재 감지기는 똑똑한 격자에 있는 낮은 전압/중간 전압 C-GIS 개폐기의 케이블 공통로 & 절연제 투관의 현재 측정에 적용합니다;
현재 감지기는 격리한 지휘자의 격리한 케이블, 보호한 케이블 연결관, 또는 다른 어떤 유형에 거치되어야 합니다.



기술적인 자료:

모형		CY-ECTST1
최대. 체계 전압 (busabar 케이블)		24kV
절연제 수준		0,66/3kV (0,72/3kV)
정격 비율	단계 현재	최대 600A/1V (. 4배)
	curent 영 순서	20A/0.2V
정확도	단계 현재	미터로 재는 0.5S (5P10) 측정, 양립한 보호
	curent 영 순서	10P10 (<1%@1%~120%In)
단기간 열 현재		20xIn
짐 (부하 저항)		≥20kΩ
빈도		50/60 Hz
운영하는 임시 직원.		-40°C에 +70°C
현재 감지기 유형		단계 현재 & 영 순서 현재 감지기
임명 방법과 크기		공통로 투관에 thro 핵심 임명
		구멍 직경 3-Φ75mm
		그는에 갖춰진 임명 나사 구멍 기인합니다
표준		GB/T 20840.8 (GB/T 20840.6) IEC 60044-8 (IEC 61869-6)
연결 유형		항공 마개--지도 맨끝
연결 케이블		RVSP 방패 선 L = 3개 m (길이는 주문을 받아서 만들어질 수 있습니다)

말: 요청시 우리는 다른 기준에 따라 또는 비표준 기술적인 specs로 변압기를 제안하게 기쁩니다.

질은 보험, 알맞은 가격, 주문할 것이다 환영, 주문하거나 대리입니다.



상냥한 주:

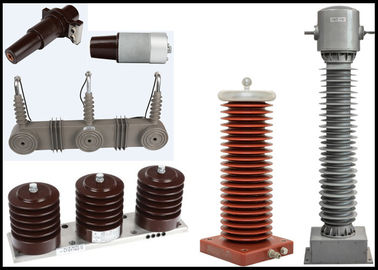

우리 공장 제품 카탈로그 것과 같이 따릅니다:

i. 계기 변압기 (에폭시 수지 유형, upto72.5kV)
i. LV & MV 현재/전압 변압기
ii. 전자 기기 Transformer/LPIT/Sensor 쪼개지는 핵심 현재 변압기/Rogowski 코일
III. 쪼개지는 핵심 현재 변압기/Rogowski 코일

II. 케이블 부속품 (EPDM, upto42kV)
i. 분리할 수 있는 연결관 IEC/IEEE
ii. 공통로 연결 체계
III. 개폐기 절연제 성분
IV. 찬 수축 케이블 부속품
