원래 장소: | 심천 |
브랜드 이름: | Chuangyin |
인증: | KEMA,SGS,TUV,UL |
모델 번호: | CY-ECTDF3-12W |
최소 주문 수량: | 1SET |
---|---|
가격: | Negetiable |
포장 세부 사항: | 년 당 36,000,00pcs |
지불 조건: | L/C, T/T, D/P, D/A, 서부 동맹, MoneyGram |
공급 능력: | 년 당 36,000,00pcs |
절연제 수준: | 12/42/75 kV | 작동 Temerature: | -40°C에 +70°C |
---|---|---|---|
정확도: | 0.5S (5P10) | Ustage: | 옥외 폴란드 거치된 차단기 |
응용 프로그램: | 옥외 가공선 | 정격 비율: | 600A/1V (MAX.4times) |
하이 라이트: | ct 전류 트랜스포머,반지 유형 현재 변압기 |

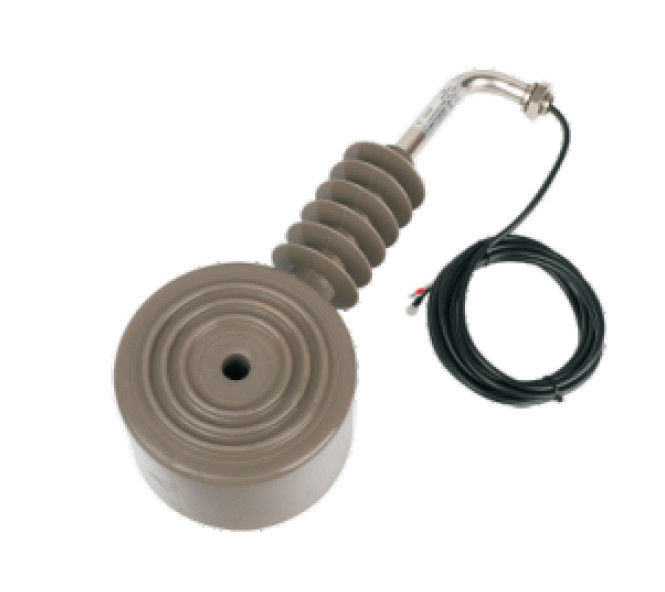

옥외 가공선 측정 단 하나 단계 계기 변압기
1. 에 적용하십시오
≤12kV 옥외 가공선
ZW32 유형 극 거치된 스위치
2. 신청
♦ 현재 감지기는 옥외 가공선 현재 측정, 결함 감시/두 고립 및 회복을 위해 적용 가능합니다; ♦Current 감지기는 옥외 극 거치된 차단기에 설치됩니다
3. 기술적인 자료:
최대. 체계 전압 (케이블 공통로) | 12 kV |
절연제 수준 | 12/42/75 kV |
번개 전류 반항 전압 | 75kV |
정격 비율 | 최대 600A/1V (. 4배) |
정확도 | 미터로 재는 0.5S (5P10) 측정, 양립한 보호 |
단기간 열 현재 | 20x|n |
짐 (부하 저항) | >20kQ |
빈도 | 50/60 Hz |
작용 온도 | -40°C에 +70°C |
현재 감지기 유형 | 단계 현재 감지기 |
임명 방법과 크기 | 전도성 막대 thro 핵심, 거치되는 극 |
구멍 직경 |
|
옥외, 실리콘 재킷 포장 | |
표준 |
GB/T 20840.8 (GB/T 20840.6) I 적능력 60044-8 (I 적능력 61869-6) |
연결 유형 | 철사 맨끝은 팔꿈치 관에 의하여 장 내부를 연결합니다 |
연결 케이블 | RVSP 방패 선 L = 3개 m (길이는 주문을 받아서 만들어질 수 있습니다) |
4.Dimension:
사진
