원래 장소: | 유효한 |
브랜드 이름: | Chuangyin |
인증: | IEEE/ANSI,KEMA,CE |
모델 번호: | JDZX9-12Q, JDZX9-12QC |
최소 주문 수량: | 1SET |
---|---|
가격: | negotiable |
포장 세부 사항: | 합판 |
공급 능력: | 년 당 36,000,000 PC |
유형: | 에폭시 수지 | 정격 주파수: | 50/60HZ |
---|---|---|---|
가장 높은 전압: | 12KV | 설치: | 실내 |
Standsrd: | IEEE/ANSI/IEC | 색깔: | 빨간 |
하이 라이트: | 중간 전압 잠재력 변압기,단일 위상 전압 변압기 |

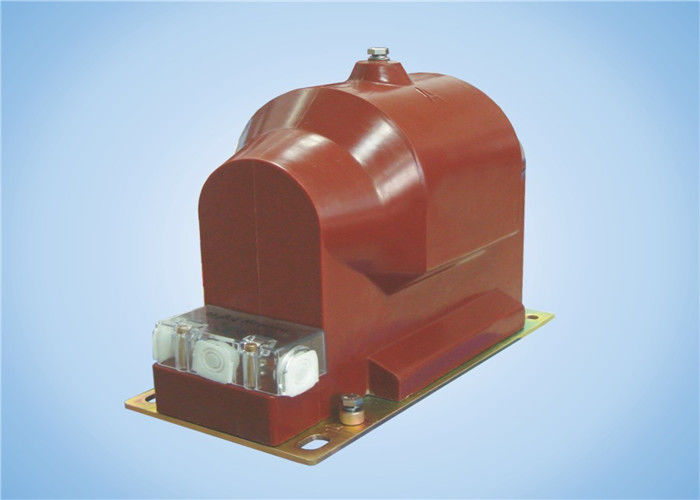

JDZX9-12Q의 JDZX9-12QC 12kV 실내 단 하나 단계 에폭시 수지 유형 전압 변압기
묘사
에폭시 수지 주물과 가득 차있는 동봉하는 건축은, 단일 위상에서 전압, 전기 에너지 및 방어적인 중계하거나 빈도 50Hz 또는 60Hz를 가진 삼상 AC 회로와 equipement 12kV를 위한 가장 높은 전압 측정하는 사용한 실내 스위치 장 입니다.
철심은 진보된 냉각 압연한 실리콘 강철판을 채택합니다. 1 차 감기의 고전압 나가는 선은 제품의 정상에게서 밖으로 가져와졌습니다; 이차 감기의 나가는 선은 제품의 통과하는 측에게서 밖으로 가져와졌습니다.
기술적인 모수
1. 임명 위치: 실내
2의 정격 빈도: 50/60Hz
3의 짐 동력 인자: cosφ=0.8 (지체)
4개는 IEC 60044-2 (IEC 61869-1&3)로, 기술 표준 일치합니다
유형 |
정격 1 차 전압 (kV) |
정격 이차 전압 (kV) | 정확도는 조합을 분류합니다 |
정격 출력 (VA) |
현재를 제한하는 열 (VA) |
정격 절연제 수준 (kV) |
JDZX9-12Q |
11/√3 |
0.11/√3/0.11/3 |
0.2/6P (3P) | 25/100 | 400 |
12/28/75 |
0.5/6P (3P) | 50/100 | |||||
1/6P (3P) | 100/100 | |||||
JDZX9-12QC | 11/√3 |
0.11/√3/0.11/3 |
0.2/6P (3P) | 60/150 | 800 | 12/28/75 |
0.5/6P (3P) | 120/150 | |||||
1/6P (3P) | 250/150 | |||||
0.11/√3/0.11/√3/0.11/3 |
0.2/0.2/6P (3P) | 30/30/150 | 400/400 | |||
0.2/0.5/6P (3P) | 30/50/150 | |||||
0.5/0.5/6P (3P) | 50/50/150 |
주: 요청시 우리는 다른 기술적인 specs에 따라 변압기를 제안하게 기쁩니다.
개략 그림
